1

設備研磨腔

設備型號：NCE-20

設備研磨腔容積：25L

內筒材質：高耐磨合金鋼(整體鍛造)9cr18mov

筒體外套：304不銹鋼

研磨轉子材質：高耐磨合金鋼 9cr18mov

冷卻形式：冷卻水經研磨筒體、出料蓋板螺旋水道散熱

冷卻水壓力，流量：0.2Mpa，3.5-4.5m3/h

2

機械密封

公司自產整體集裝式雙端面機械密封

動靜環材質：鎢鋼

機械密封整體支架材質：不銹鋼（321）

機械密封冷卻液輸送：循環冷卻水冷卻

機械密封最大能承受的進料壓力：≥3Kpas

3

研磨結構

研磨結構：研磨渦輪 +分離渦輪

分散最大線速度：≥11米/秒

4

物料輸送

英格索蘭氣動隔膜泵（耐腐蝕聚四氟乙烯膜片）

5

分離方式

離心濾網式分離器(間隙：≈0.35-0.7mm)

分離器材質：高耐磨合金鋼 9cr18mov

6

研磨介質

材料: 95%氧化鋯珠

規格:?1.4mm- ?3.0mm

投入量為：75%~85%

     7

生產效率

30KG～800kg/小時

     8

最終產品粒徑

0.2um～10um（根據工藝要求）

（見附件）

9

主軸

材質：2CR13圓鋼

淬火調質處理

制造精度：按GB6級標準執行

軸承：天水產設備專用軸承

11

進料管

配備耐腐蝕耐壓進料不銹鋼波紋軟管一根DN25

12

壓力

最大進料壓力：≤2.5KG

13

 電器系統

主機功率：22kw 新大力防爆節能電機

主機電壓：380V/50Hz，控制電壓：DC24V

配備電接點進料數顯壓力表以及出料數顯溫度表

主機啟動方式: 星三角降壓啟動方式

配操作面板及電器柜,布置合理、操作及維修十分方便

14

防護系統

1.配有桶體壓力、桶體溫度傳感系統，機械密封溫度過高及壓力過高（過低）將自動停機，

2.冷卻系統：采用雙冷卻系統

3.聯動控制：進料泵啟動，主機才能運行，否則設備不能運行。設備有任何異常，如壓力、溫度等，設備整機停止工作，包括進料泵

15

設備尺寸

1700(L)x1100(W)x1600(H)mm

16

設備重量

1100kg

17

質保期

整機質保一年 終身維修 免費技術支持

18

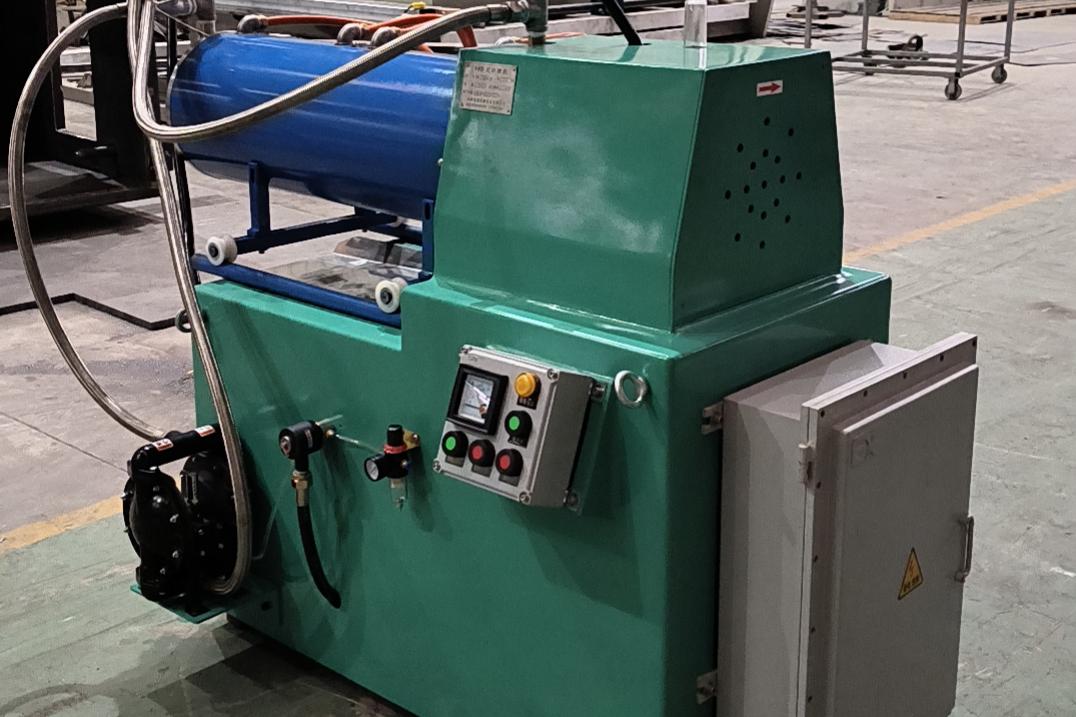

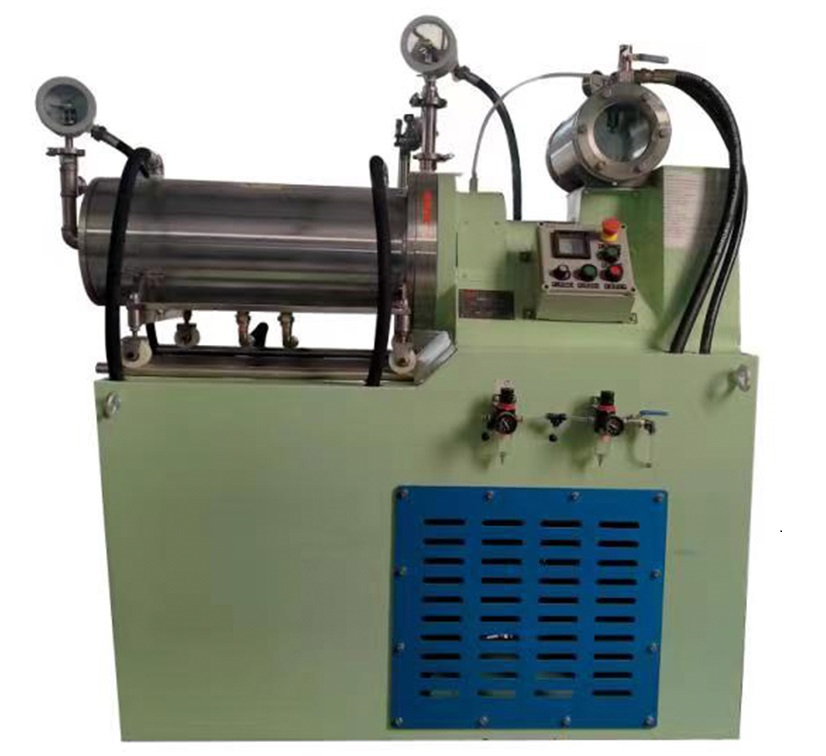

設備圖片

設備外觀實物圖如下圖所示
